контакт-деталь

контакт-деталь
  1. pièce de contact
  2. (pièce de) contact



контакт-деталь
Одна из токопроводящих частей 1), образующих контакт.
МЭК 60050(441-15-06).
[ГОСТ Р 50030.1-2000 (МЭК 60947-1-99)]

1) Должно быть проводящих
[Интент]


контакт-деталь
Деталь, соприкасающаяся с другой при образовании электрического контакта
[ГОСТ 14312-79]

EN

contact (piece)
one of the conductive parts forming a contact
[IEV number 441-15-06 ]

FR

(pièce de) contact
une des pièces conductrices formant un contact
[IEV number 441-15-06 ]

1. Коммутирующая электрическая контакт-деталь

0247_1
[IEV number 444-04-06]

EN

  1. Contact set - контактная группа
  2. Ouput circuit - выходная цепь
    contact circuit - цепь контакта
    contact - контакт
  3. Contact member - контактный элемент (контактная пружина)
  4. рабочая поверхность контакт-детали
  5. Contact (piece) - контакт деталь

FR

  1. Jeu de contacts - контактная группа
  2. Circuit de sortie - выходная цепь
    circuit de contact - цепь контакта
    contact - контакт
  3. Element de contact - контактный элемент (контактная пружина)
  4. рабочая поверхность контакт-детали
  5. Piece de contact - контакт-деталь

[Перевод Интент]



Типы коммутирующих электрических контакт-деталей (контактов) по ГОСТ 3884-77

0248

ПП - с плоской рабочей и нерабочей поверхностями

0249

ПР - с плоской рабочей поверхностью и с рельефом для сварки (сферическим или цилиндрическим) со стороны нерабочей поверхности

0250

ПШ - с плоской рабочей поверхностью и с коническим шипом на нерабочей поверхности

0251

СС - со сферической рабочей и сферической нерабочей поверхностями

0259

СП - со сферической рабочей поверхностью и плоской нерабочей поверхностью

0260

СШ - со сферической рабочей поверхностью и коническим шипом на нерабочей поверхности

СР - со сферической рабочей поверхностью и рельефом для сварки (сферическим или цилиндрическим) на нерабочей поверхности

0261

ПуП - с усеченной плоской рабочей поверхностью и плоской нерабочей поверхностью

0262

ПуШ - с усеченной плоской рабочей поверхностью и коническим шипом на нерабочей поверхности

0263

ПуР - с усеченной плоской рабочей поверхностью и рельефом для сварки (сферическим или цилиндрическим) на нерабочей поверхности

0264

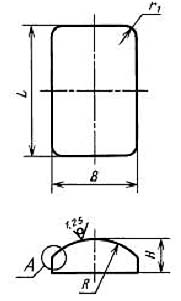

ЦП - с цилиндрической рабочей поверхностью и плоской нерабочей поверхностью

0265

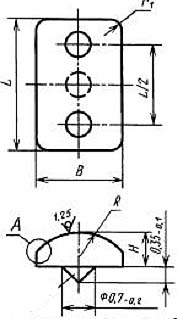

ЦШ - с цилиндрической рабочей поверхностью и коническим шипом на нерабочей поверхности

0266

ЦР - с цилиндрической рабочей поверхностью и рельефом для сварки (сферическим или цилиндрическим) на нерабочей поверхности

0267

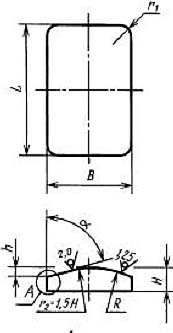

ЦуП - с усеченной цилиндрической рабочей поверхностью и плоской нерабочей поверхностью

0268

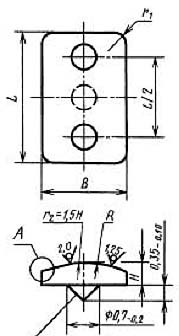

ЦуШ - с усеченной цилиндрической рабочей поверхностью и коническим шипом на нерабочей поверхности

2. Контакт-деталь электрического соединителя

0222_1
Рис. Tyco Electronics
Извлекаемые штампованные контакты электрического соединителя:
1 - Гнездовая контакт-деталь (гнездовой контакт)
2 - Штыревая контакт-деталь (штыревой контакт)

3. Контакт-деталь, как часть разборного или неразборного контактного электрического соединения

0255

[ГОСТ 10434-82]

Требования к подготовке рабочих поверхностей контакт-деталей

1. Контакт-детали, имеющие два и более отверстий под болты в поперечном ряду, рекомендуется выполнять с продольными разрезами, как показано на чертеже.
2. Рабочие поверхности контакт-деталей разборных контактных соединений и неразборных контактных соединений с линейной арматурой непосредственно перед сборкой должны быть подготовлены:
- медные без покрытия и алюмомедные - зачищены.
При зачистке алюмомедных проводов не должна быть повреждена медная оболочка;
- алюминиевые и из алюминиевых сплавов - зачищены и смазаны нейтральной смазкой (вазелин КВЗ по ГОСТ 15975-70, ЦИАТИМ-221 по ГОСТ 9433-80 или другими смазками с аналогичными свойствами).
Рекомендуемое время между зачисткой и смазкой не более 1 ч;
- рабочие поверхности, имеющие защитные металлические покрытия, - промыты органическим растворителем.
3. Рабочие поверхности медных контакт-деталей, соединяемых способом опрессовки, должны быть зачищены, если иное не указано в стандартах или технических условиях на конкретные виды электротехнических устройств.
Рабочие поверхности алюминиевых контакт-деталей должны быть зачищены и смазаны кварцевазелиновой пастой или другими смазками, пастами и компаундами с аналогичными свойствами.
4. Поверхности контакт-деталей, соединяемых сваркой или пайкой, должны быть предварительно зачищены, обезжирены или протравлены.

[ГОСТ 10434-82]

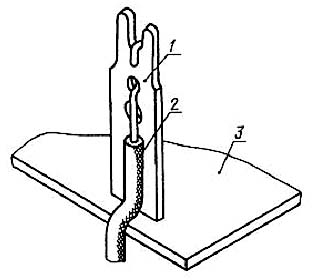

4. Контакт-деталь,  устанавливаемая  на печатной плате для присоединения проводов

0256
[ГОСТ 23587-96]

  1. Плоская контакт-деталь
  2. Провод
  3. Плата

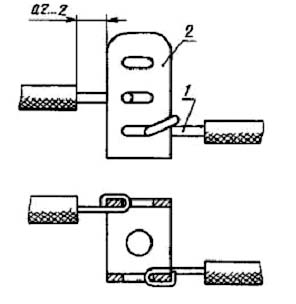

0257
[ГОСТ 23587-96]

  1. Провод
  2. Плоская контакт-деталь

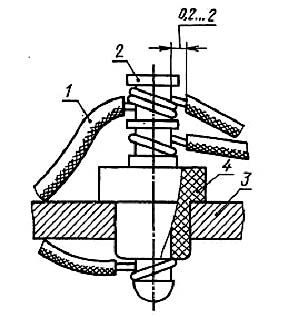

0258
[ГОСТ 23587-96]

  1. Провод
  2. Цилиндрическая контакт-деталь

Тематики

  • контакт

EN

  • contact (piece)
  • contact part
  • contact piece
  • contact tip

DE

  • Kontaktglied
  • Kontaktstück
  • Schaltstück

FR

  • (pièce de) contact
  • pièce de contact


Русско-французский словарь нормативно-технической терминологии. . 2015.
